揭秘拨动开关的内部结构：小零件背后的精密世界

      当我们随手拨动一个开关时，或许很少有人会思考——这个简单的动作背后，究竟隐藏着怎样精密的机械世界？

作为电子设备中不可或缺的控制元件，拨动开关虽小，却凝聚了机械设计、材料科学和电子工程的智慧结晶。

本文将带您深入拨动开关的内部，一探其精密结构的奥秘。

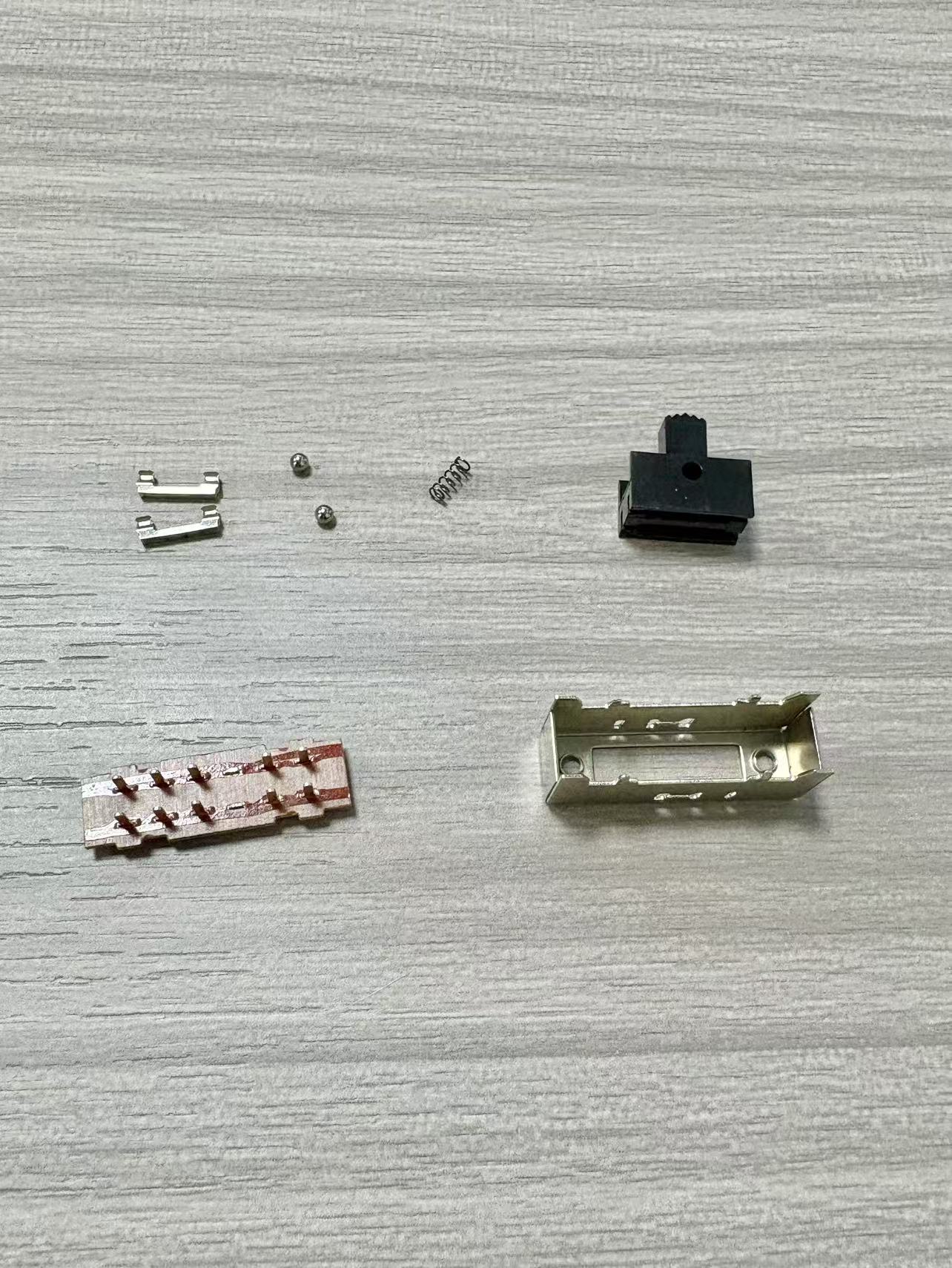

核心结构解析

1. 外壳（Housing）

功能与材料

拨动开关的外壳通常由金属（如黄铜镀镍、不锈钢）或高强度工程塑料（如PA66、PBT）制成。

金属外壳提供优异的电磁屏蔽和机械强度，而塑料外壳则具有绝缘性好、成本低的特点。

设计特点

外壳内部设有精密的导向槽和定位结构，确保开关拨杆的运动轨迹精确可控。防水型开关还会在外壳接缝处设置硅胶密封圈，实现IP67甚至更高的防护等级。

2. 触点系统（Contact System）

核心部件

· 动触点（Moving Contact）：通常由磷青铜或铍铜制成，这类材料具有优异的弹性和导电性

· 静触点（Fixed Contact）：多采用银合金触点，银的导电性在所有金属中最高，且抗氧化能力强

· 接触桥（Contact Bridge）：连接电路的关键部件，其表面常镀金或镀银以降低接触电阻

工作机理

当拨杆动作时，动触点与静触点快速接触或分离。优质开关会采用“双刀双掷”设计，即使一组触点失效，备用触点仍能保证电路通断。

3. 定位机构（Detent Mechanism）

经典“咔哒”声的来源

· 码片（Detent Plate）：带有多档凹槽的金属片，凹槽数量和形状决定开关档位

· 玻珠/钢珠（Ball Bearing）：通常为不锈钢材质，直径1.5-3mm

· 弹簧（Spring）：提供持续压力，保持玻珠与码片的紧密配合

精密配合

当拨动开关时，玻珠在弹簧压力下从一个凹槽滚动到另一个凹槽，这个过程中产生的机械振动就是我们听到的“咔哒”声。

凹槽的深度和角度经过精密计算，既要保证清晰的定位感，又要确保操作力度适中。

4. 传动机构（Actuation Mechanism）

组成部件

· 拨杆/胶头（Actuator）：用户直接操作的部分，材料需兼顾美观和耐用

· 转轴（Pivot Shaft）：通常为不锈钢材质，表面硬化处理以承受长期磨损

· 连杆（Linkage）：将拨杆动作精确传递到触点系统

杠杆原理应用

通过精心设计的杠杆比，开关能够将用户较小的操作力放大，实现触点的快速切换。这种设计既减轻了操作负担，又确保了接触的可靠性。

先进设计与特殊结构

1. 防抖设计（Anti-Bouncing）

在触点接触瞬间会产生微小弹跳，可能导致电子设备误判。高端开关采用：

· 特殊形状的触点曲线设计

· 增加阻尼机构

· 采用贵金属复合材料

   有效将弹跳时间控制在5ms以内。

2. 模块化设计（Modular Design）

现代工业级开关常采用模块化结构：

· 核心模块：标准化的触点单元

· 定制模块：根据不同需求更换拨杆、外壳

· 扩展模块：可增加指示灯、密封件等

3. 材料创新

· 触点材料：银氧化锡比纯银具有更好的抗电弧能力

· 外壳材料：玻璃纤维增强塑料在高温下仍保持尺寸稳定

· 密封材料：氟橡胶在宽温域（-40℃至200℃）保持弹性

制造工艺的关键细节

1. 精密冲压

码片和触点的制造公差通常控制在±0.02mm以内，这要求：

· 使用多工位级进模具

· 在线视觉检测系统

· 材料厚度波动小于0.01mm

2. 热处理工艺

关键零件经过特殊热处理：

· 弹簧：回火处理确保弹力稳定

· 钢珠：淬火后硬度达到HRC58-62

· 码片：表面渗碳处理提高耐磨性

3. 装配精度

自动化装配线确保：

· 弹簧预压力量一致

· 玻珠安装位置准确

· 触点压力控制在规定范围

技术发展趋势

1. 微型化与集成化

· 表面贴装（SMD）开关厚度已突破2mm

· 将开关与传感器集成，实现智能控制

· 3D打印技术制造复杂内部结构

2. 智能诊断功能

新一代工业开关配备：

· 触点磨损监测

· 操作次数计数

· 温度异常报警

3. 环保与可持续

· 无铅化电镀工艺

· 可回收材料应用

· 长寿命设计（可达100万次操作）

拨动开关的内部世界远比你想象的更加精密复杂。

从材料选择到结构设计，从制造工艺到性能测试，每一个细节都影响着开关的可靠性和使用寿命。

下次当您拨动开关时，不妨想一想——这个简单的动作背后，是无数工程师智慧的结晶，是现代工业技术的微缩体现。
