作为拨动开关制造商，我们在日常工作中接触到大量PCB设计案例。

我们发现：很多开关在客户端出现的问题，根源并不在开关本身，而是PCB封装设计或布局布线不当导致的。

本文从开关厂家的视角，为您梳理封装选择与布局布线的核心要点，帮助您少走弯路。

一、封装选择：请以规格书为准

SMD封装（表面贴装）

SMD开关需过回流焊，对PCB设计有特殊要求：

焊盘尺寸：

· 长度：开关引脚长度 + 0.3-0.5mm

· 宽度：开关引脚宽度 + 0.2-0.3mm

· 两个焊盘中心距：严格按规格书标注

常见错误：

· 焊盘过小：导致焊接强度不足，开关在板上易脱落

· 焊盘过大：回流焊时开关在熔融焊锡表面“漂移”，位置偏离

· 焊盘间距错误：导致开关无法贴装或引脚虚焊

特别提醒：

· 微型开关（如3×2mm）的焊盘精度要求极高，建议公差控制在±0.05mm以内

· 如果开关本体下方有定位柱，PCB上必须开对应的定位孔，不可省略

DIP封装（通孔插装）

DIP开关适用于波峰焊或手工焊：

通孔设计：

· 孔径 = 引脚直径 + 0.2-0.3mm

· 孔径过小：引脚插不进去，或强行插入损伤引脚镀层

· 孔径过大：焊接后开关歪斜，影响外观和操作

固定建议：

· 对于有振动环境的产品，建议在本体与PCB之间点胶加固

· 如果开关尺寸较大（如长度超过15mm），建议增加定位柱或金属支架

二、焊盘设计：容易被忽视的细节

焊盘与引脚的比例

我们常见的设计问题是焊盘尺寸与开关引脚不匹配。以下是标准参考值：

· 焊盘长度 = 引脚伸出长度 + 0.3mm（用于形成焊锡润湿区）

· 焊盘宽度 = 引脚宽度 + 0.2mm（两侧各留0.1mm）

散热焊盘（大电流开关）

如果开关用于承载1A以上电流，请注意：

· 增加焊盘的铜皮面积（建议≥2倍引脚面积）

· 在焊盘上增加散热过孔（孔径0.3-0.5mm）

· 过孔背面开窗，利于热量传导

原因：开关内部触点在通断时会产生热量，良好的散热设计可以延长开关寿命。

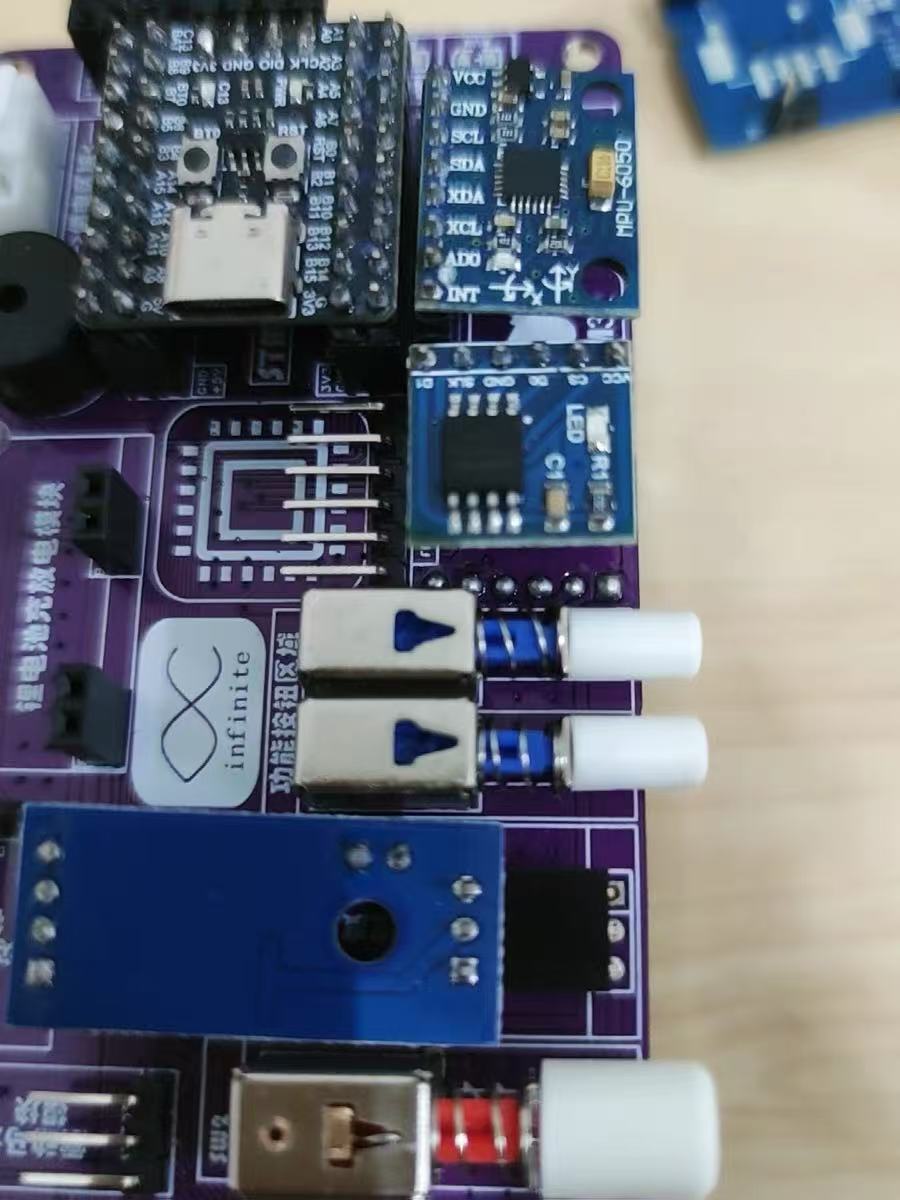

三、布局技巧：开关不是随便放哪都行

操作便利性

开关是被人手操作的元件，布局时必须考虑用户体验：

· 放在PCB边缘：开关应靠近PCB边缘，便于手指操作

· 预留操作空间：开关周围3-5mm范围内不要放置高于开关的元件

· 方向一致性：同一产品上多个开关的拨动方向尽量统一

避让高发热元件

开关内部有塑料部件和润滑脂，高温会加速老化：

· 远离功率管、变压器、大功率电阻，建议间距≥10mm

· 如果无法避开，建议增加隔热槽或挡板

避让应力区

PCB在生产和装配过程中会发生弯曲：

· 远离PCB边缘（建议≥5mm）

· 远离螺丝固定孔（建议≥10mm）

· 长条形PCB中，开关放在中间区域比两端更安全

原因：PCB弯曲产生的应力会传递到开关，可能导致外壳变形、内部结构损坏或焊点开裂。

增加丝印标识

请在PCB丝印层标注以下信息：

· 开关功能（如ON/OFF）

· 拨动方向（箭头）

· 档位标识（如I/II/III）

这些标识对生产线装配和用户使用都有帮助。

四、布线技巧：开关下方的禁区

开关本体下方不要走线

这是最常见也是最严重的设计错误。

原因：

· 拨动开关的金属外壳可能与下方走线短路

· 开关拨动时的振动可能损伤走线

· 走线会干扰开关的机械结构

正确做法：

· 开关本体投影区域内，禁止布设任何信号线或电源线

· 如需走线，应从开关引脚外侧绕行

信号线布线建议

· 信号线尽量短而直

· 敏感信号两侧建议包地

· 开关引脚与信号线之间建议保持0.5mm以上间距

电源线布线建议

· 线宽需满足载流要求（1oz铜厚下，1mm线宽约可承载1-2A）

· 建议线宽不小于开关引脚宽度

· 大电流路径尽量短

地线处理

· 如果开关外壳需要接地，建议单点接地，避免形成地环路

· ESD敏感场景下，建议在开关引脚附近放置TVS管

五、可制造性设计建议

测试点预留

请在开关引脚处预留测试点：

· 孔径0.8-1.0mm

· 测试点避开开关本体下方

· 便于生产测试和售后维修

回流焊注意事项（SMD开关）

SMD开关需过回流焊，请与SMT厂确认以下参数：

· 峰值温度：≤260℃

· 高温时间（＞220℃）：≤60秒

· 峰值以上时间（＞250℃）：≤10秒

特别提醒：如果选用的是普通PA66材质的开关，不能过回流焊（会变形）。请确认您的开关是否标注“耐高温”或“适用于SMT”。我们的耐高温开关均采用LCP材料，可承受260℃回流焊。

波峰焊注意事项（DIP开关）

· 焊锡温度：250-260℃

· 接触时间：2-4秒

· 建议使用治具遮挡非焊接区域

六、设计检查清单

封装选择

· 封装类型（SMD/DIP）是否与生产工艺匹配

· 焊盘尺寸是否严格按规格书设计

· SMD开关是否选用耐高温型号

布局

· 开关是否位于便于操作的位置（PCB边缘）

· 是否避让高发热元件（间距≥10mm）

· 是否避让应力敏感区（远离板边和螺丝孔）

· 是否增加操作方向丝印

布线

· 开关本体下方是否没有走线

· 电源线线宽是否满足载流要求

· 是否预留测试点

工艺

· 回流焊/波峰焊参数是否与开关匹配

· 是否需要点胶加固

七、需要厂家协助时

作为开关制造商，我们非常乐意在您设计阶段提供协助：· 封装尺寸确认：如果您不确定焊盘设计是否合理，可发给我们审核

· 样品提供：设计定型前，建议先索样实测，确认封装和布局

· 工艺参数建议：我们可以根据您选用的开关型号，提供推荐的回流焊/波峰焊参数

一个好的PCB设计，能让开关的性能发挥到极致。我们愿与您一起，把产品做得更可靠。
